Grunnlaget på plass

Med farmOS og Node-RED hadde jeg en god infrastruktur å bygge på. Jeg hadde lært disse to å kjenne litt, og funnet en del info på brukerforumet til farmOS som styrket selvtilliten til å begynne med sensorer.

Første mål var å få sensordata direkte inn til farmOS uten noen mellomledd.

Forberedelse i farmOS

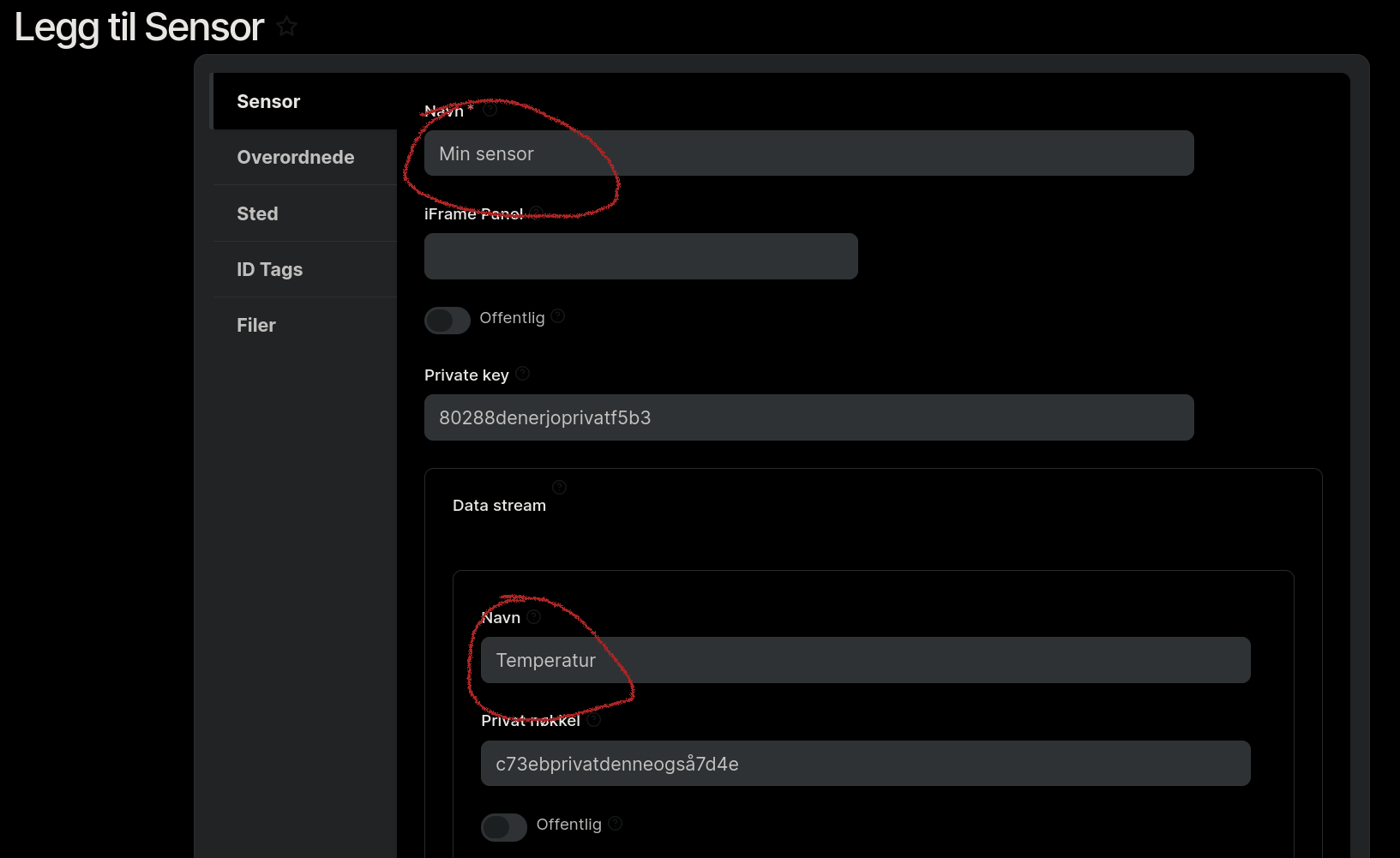

Først må man aktivere sensor-modulen i farmOS dersom den ikke allerede er aktiv. Så lager man en ny ressurs av typen “Sensor” image Man gir ett navn til sensoren, og ett navn til data-strømmen. En sensor-ressurs kan ha flere datastrømmer. F.eks temperatur og luftfuktighet.

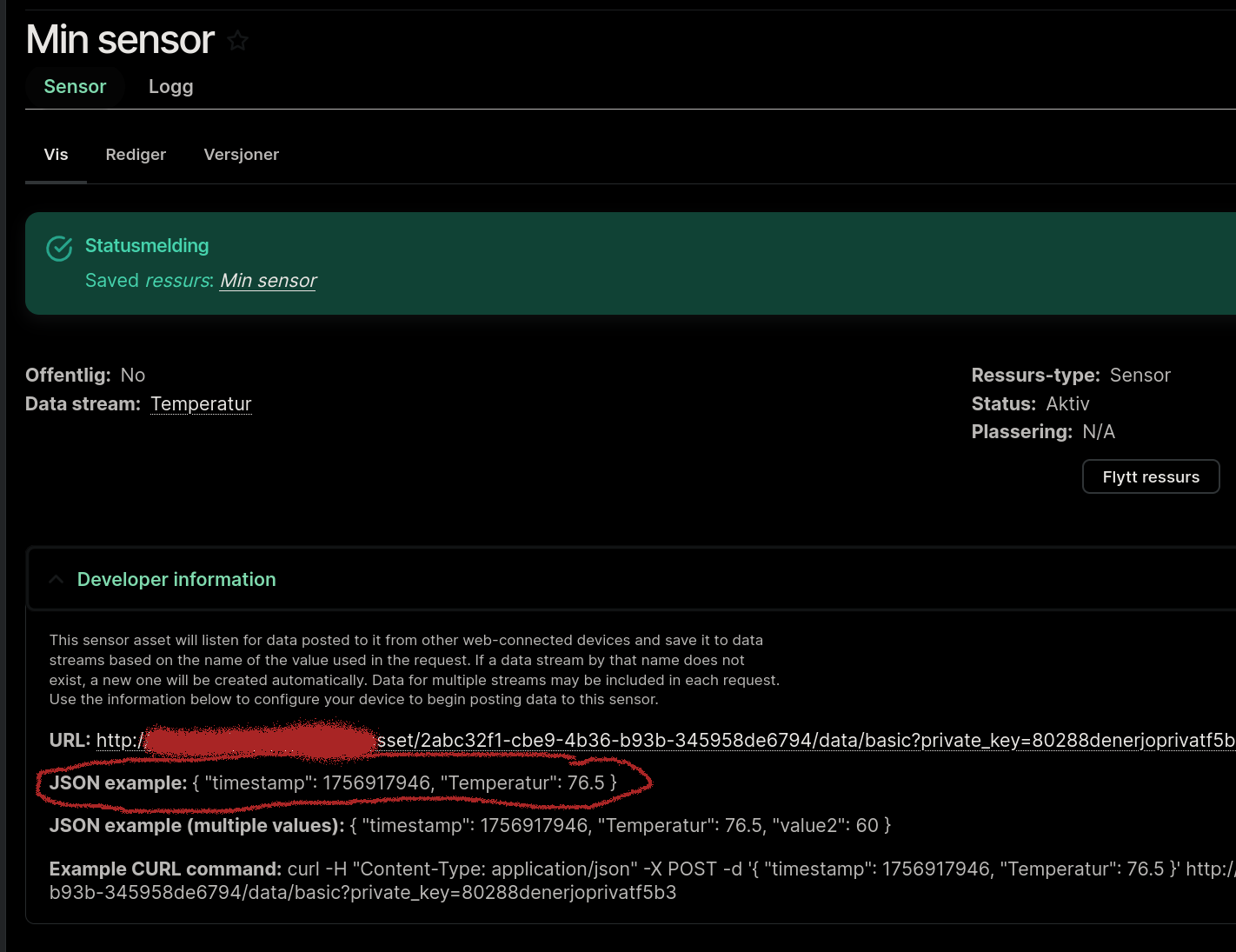

Når man ser på den sensoren etterpå, finner man informasjon om formatet sensor-data må sendes på, og en URL/adresse å sende data til. URLen er adressen til farmOS-serveren og en privat nøkkel for “innlogging”

Jobben til mikrokontrolleren blir:

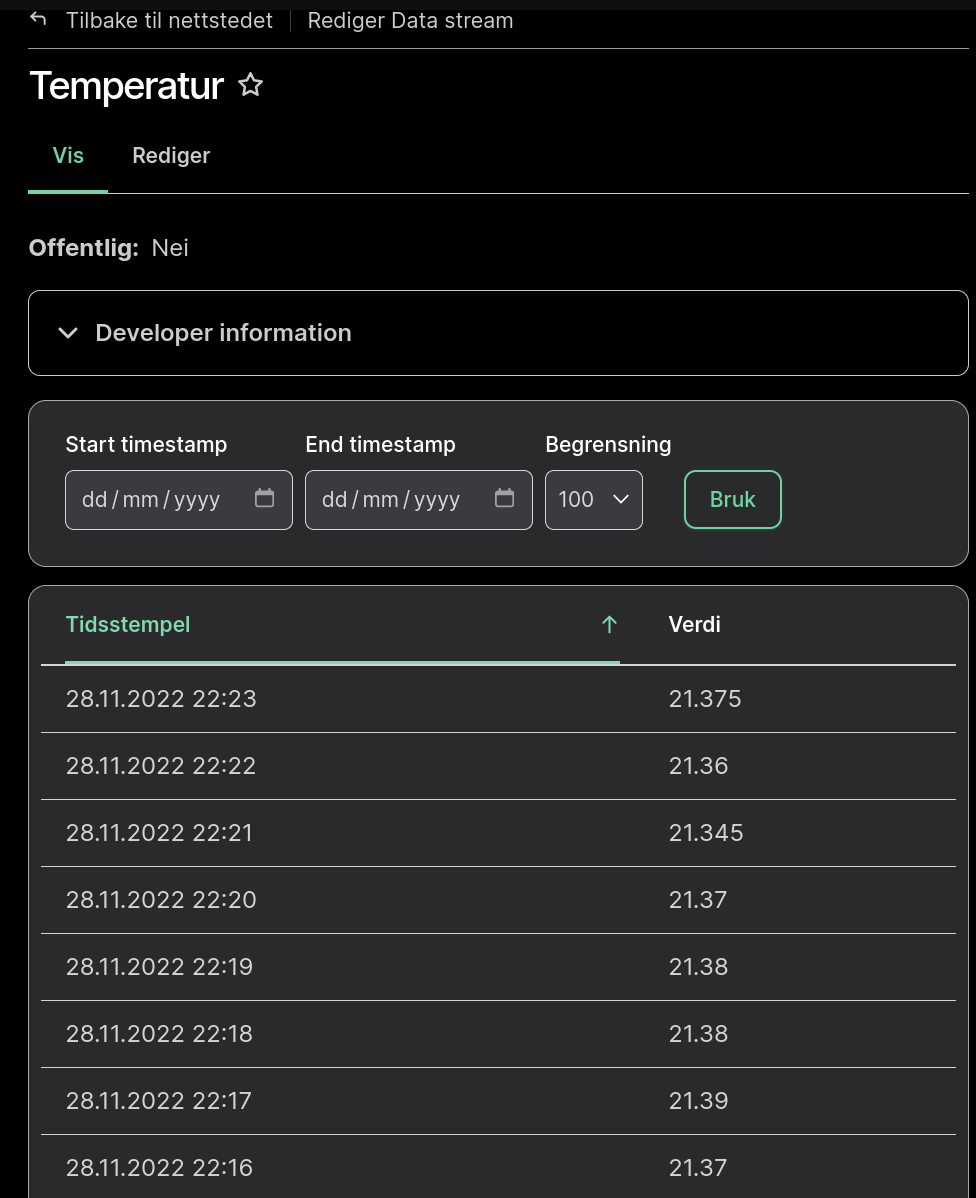

farmOS vil motta meldingen, og man kan se avlesingen slik:


Det er ingen grafer der for øyeblikket, men det går an å hente ut data for visualisering i Node-Red. Hvis man har mange sensorer, man kan knytte dem til andre ressurser i farmOS. F.eks Fjøs.

Utstyret

Startet enkelt:

  • NodeMCU ESP8266 (mikrokontroller med innebygd WiFi)
  • DS18B20 temperatursensor
  • Gammel mobillader for strøm image

Random Nerd Tutorials har mange gode guider for hvordan man kobler og bruker disse mikrokontrollerne.

Random Nerd Tutorials

Totalkostnad: ca 200 kroner. Enkelt opplegg, men mer enn nok for å teste konseptet. Fibel.no og Elkim.no selger mye kjekt i dette segmentet.

Oppsummering

Dette var første skritt mot praktisk sensor-implementering.

  • Setter opp sensor-ressurser i farmOS
  • Kobler mikrokontroller til WiFi og sensor
  • Sender strukturerte data via HTTP til farmOS API
  • Får temperaturdata lagret og tilgjengelig for analyse

Løsningen er enkel men robust. Sensor sender data så ofte man vil, og farmOS lagrer alt automatisk.

Alt klart for neste steg…
